Investigaciones para instalar Paneles Solares

Planteamiento a los proveedores:

En Venezuela, tenemos un invernadero para el cultivo Aeroponico de tomate, en realidad es un proyecto / hobbie con el objetivo de desarrollar tecnologías de "como deberíamos hoy cultivar".

Ver Pagina Web: http://SMARTomate.PhMandar.com

En este invernadero hay 4 sistemas de cultivo funcionando en paralelo para asegurar una continuidad en la producción todo el año (cantidad / calidad). Cada uno de estos 4 sistemas cuenta con una alimentación de agua + nutrientes a las raíces. Una vez regadas las raíces, la solución no consumida regresa al tanque de almacenamiento. Un sistema con sensores (luz, temperatura, humedad, CO2) controlado por una computadora, activa las bombas de nutrientes. De estos parámetros (luz, temperatura, humedad, CO2), la computadora decide cada cuento tiempo se prende una bomba y por cuento tiempo. Orden de magnitud del uso de las bombas de riego:

	A full sol, calor (Tp. > 30 ºC), baja humedad (Humedad relativa < 40%), la bomba de activa cada 6 minutos durante 70 segundo
	A poco sol, menos calor (Tp. < 20 ºC) y alta humedad (Humedad relativa > 80%), la bomba se activa cada 40 minutos durante 40 segundos.

Son 4 sistemas independientes / en paralelo, o sea 4 bombas de 1,35KW 220V, las cuales operan una tras la otra (no se prende 2 bombas al mismo tiempo). El consumo máximo de electricidad (a full sol, calor, poca humedad) es de, durante 20 minutos: 4 bombas x 70 segundos prendidas x 1,35Kw. De noche las bombas están paradas.

Se observa que el requerimiento de electricidad es muy proporcional al sol (luz, calor, humedad). Por eso, sería ideal tener una instalación de celdas solares con almacenamiento limitado (durante la parada de las bombas).

¿Cual sería la instalación que se podríamos instalar, para utilizar el sol y accionar las 4 bombas de riego, ver producir algo más para unos usos adicionales limitados (computadora, sensores, otros menores) lo que permitiría garantizar la continuidad y buen funcionamiento de las instalaciones del cultivo (sus operaciones criticas), evitando así problemas durante fallas de la red eléctrica (lo que en Venezuela ocurre cada vez más). Contacto: PHILIPPE MANDAR - PhMandar@PhMandar.com - 58) 424) 150.99.96 - 58) 212) 383.37.19 Link de la Pagina Web: http://SMARTomate.PhMandar.com

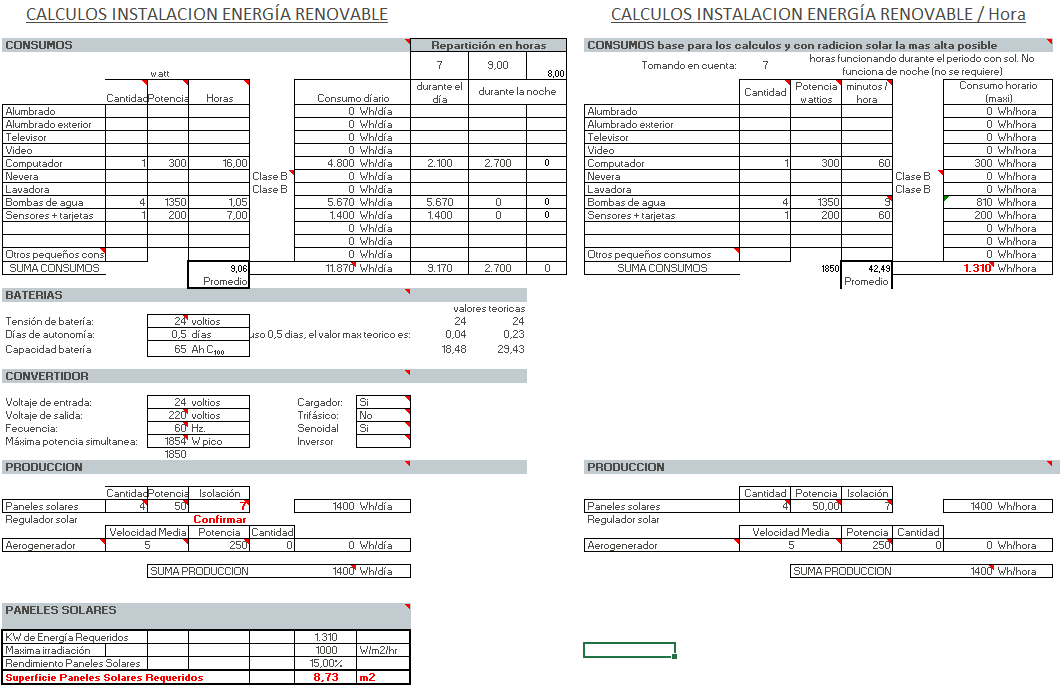

Estimación de los requerimientos en energía eléctrica - Numero de Paneles Solares, Baterías, Convertidor

Para ver el archivo original en Excel

Nota 1:

Ya que de noche, las bombas no tienen consumo, y no se requiere energía excepto para la computadora que opera 16 horas al día, según nuestros estimados:

	Se requiere diseñar el sistema para 1310 vatios/h
	Deberían las baterías servir de capacidad tampón y almacenar cuando las bombas no operan, ya que no se requiere tener reserva de corriente para las noches (excepto algo para la computadora que opera +/- 16 horas al día). Podríamos sobreestimas las baterías pero no más allá que 0.5 (o algo más) días de autonomía.
	Para los paneles, no tenemos experiencias, sino que deberían ser calculados con una insolación correspondiente a los momentos con más radiación (al medio día con sol y sin nubes) ya que es cuando las bombas funcionan más. A tener menos radiación solar, las bombas operan / consumen menos. Podemos considerar el consumo de las bombas, proporcional a la radiación.
	En caso de falla y/o requerimientos adicionales, se alimentaran las baterías con la electricidad de la calle (Corpoelec)? o sea que debe con auxilio, incluirse la alimentación de las baterías con la electricidad de la calle.

Nota 2:

las características de las 4 bombas (idénticas) son:

	Marca: DOMOSA
	Tipo: DC-150
	HP 1,85 KW 1,35
	60Hz
	µF 35
